  • Intro: Einsatzhärten shaftsObjective Harden das Zahnrad Ende einer Ankerwelle zum 58-65 Rockwell C bei einer Tiefe von 0,02 "(0,51 mm) auf der Mittellinie der Zähne und auf 49-55 Rockwell C in einer Tiefe von 0,010" (. 3mm) auf der Mittel…

Fall Härten von Wellen

ZielDer Zahnradseite eine Armatur-Welle zu verhärten, 58-65 Rockwell C in einer Tiefe von 0.02″(.51mm) auf der Mittellinie der Zähne und 49-55 Rockwell C in einer Tiefe von. 010″ (.3mm) auf der Mittellinie des Stamms.
Werkstoff Stahl Anker Welle Messen 7″ (177,8 mm) lang mit einem Zahnrad-Durchmesser von ca. 1/2 (12,7 mm).
Temperatur 1700ºF(926.7ºC)
140 KHz Frequenz
Ausrüstung macht der 30kW Induktionserwärmung System ausgestattet mit einem entfernten Workhead mit zwei 2-Kondensatoren
in Höhe von 0,5 μF
• 4-20 mA Eingang simulator
• Eine Induktion Heizung Spule entwickelt und speziell für diese Anwendung.

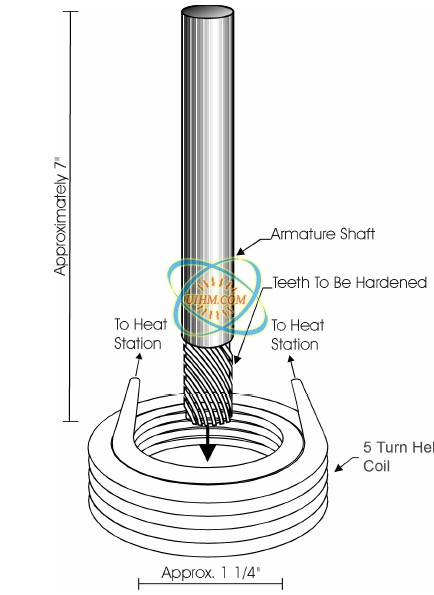

Prozess eine fünf Wendung spiralförmige Spule wird verwendet, um Ausrüstung Ende der Welle zu 1700ºF zu heizen (926.7ºC) 2,5 Sekunden lang, um die gewünschte Härte zu erreichen.
Ergebnisse/Vorteile Induktionserwärmung bietet:
• Pin-Point Genauigkeit
• Maximale Wiederholgenauigkeit
• Schnellere Durchlaufzeit
case hardening shaft
