Soldadura por inducción de cobre pivote

ObjetivoUna Asamblea de cobre pivote de soldadura
MaterialDos montantes cobre 2 "(5 cm) de ancho x 4" (10,2 cm) de alto, de cobre base 3 "(7,6 cm) x 2" (5 cm) y. 5 "(1.3 mm) de espesor con 2 canales para los montantes a la diapositiva, soldar las calzas y flujo negro
Temperatura 1350 º f (732 º c)
190 KHz de frecuencia
Equipo • potencia del sistema, equipado con un cabezal de trabajo remoto que contiene dos 1.0μF de calentamiento por inducción 20kW condensadores para un total de 0.5μF
• Una bobina de calentamiento por inducción diseñado y desarrollado específicamente para esta aplicación.

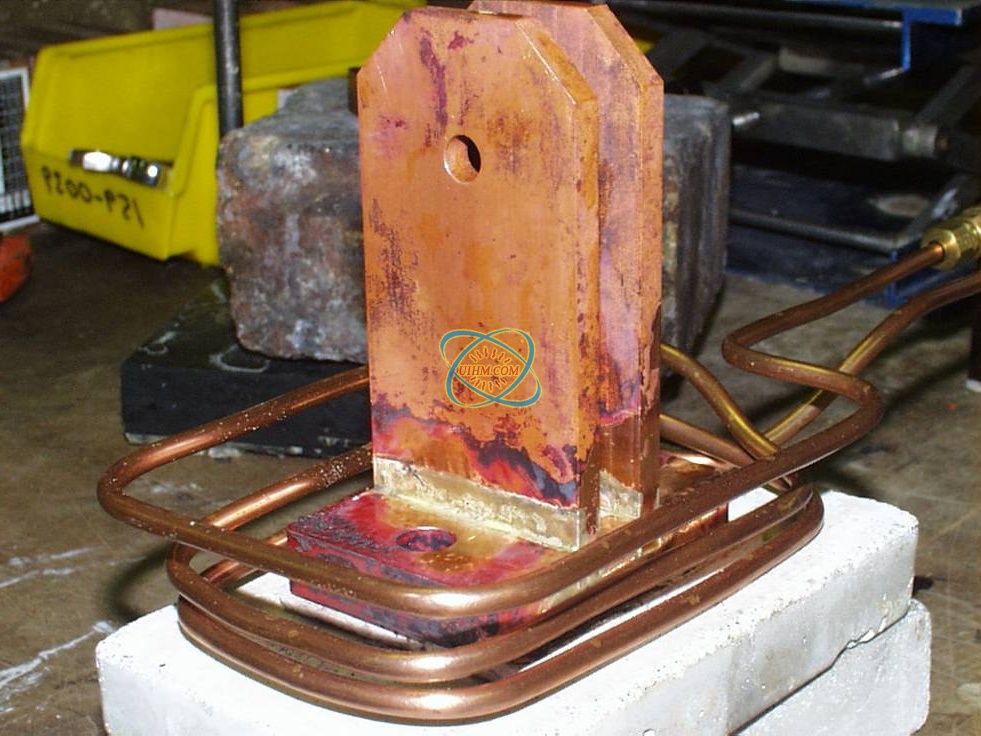

Proceso A tres giro helicoidal coil se utiliza para calentar la base de la Asamblea. Soldar los cobre montantes y dos cuñas se colocan en las ranuras en la base y se aplica el flujo negro. La Asamblea se coloca en la bobina y se aplica energía durante 4 minutos para ambos los montantes en lugar de soldar.
Resultados/beneficios Calentamiento por inducción proporciona:
• Rápido localizada de calor que puede minimizar la oxidación y reducir la limpieza después de unirse a
• Articulaciones consistentes y repetibles
• Manos libres calefacción no implica ninguna habilidad del operador para la fabricación
• Distribución uniforme de la calefacción

Soldadura-cobre-pivote
