Induction soudure fibre optique

Objectif pour chauffer un logement de fibre optique à 400 ° F pendant 10 secondes pour l'application d'avsoldering, pour former un joint hermétique
Matière plaqué or boîtier en aluminium, soudure bague de préforme et flux
Température de 400 ° f
Fréquence kHz 267
Équipement de puissance de 10 kW alimentation, station de chaleur à distance avec une bobine d'induction spécialement conçue.

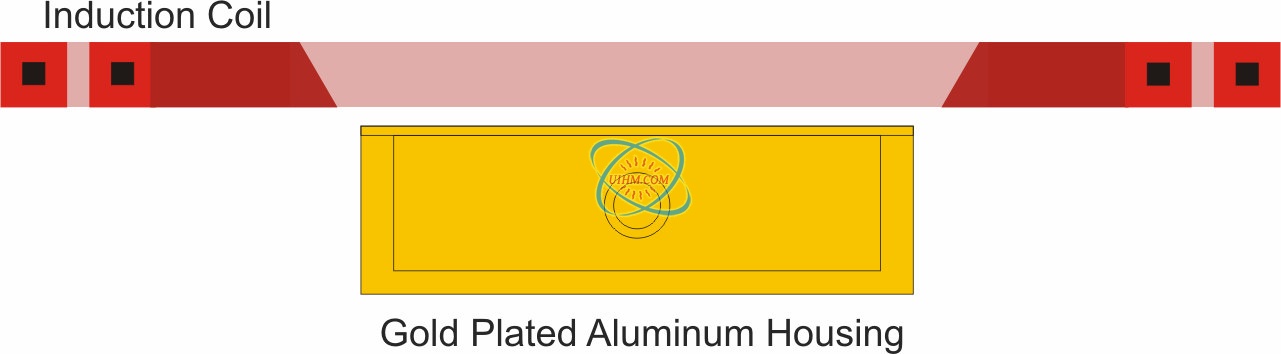

Processus A plaque spécialement conçus, de deux-tour concentrateur bobine était utilisé pour fournir une chaleur uniforme à la zone du joint. Les tests initiaux ont été menées afin d'établir un modèle de chauffage et le temps-temperature.
Le but était de fournir une chaleur uniforme sur le couvercle ainsi que le logement. Une préforme de soudure a été appliquée à la
commune et le flux a été appliqué à la surface articulaire. Un luminaire en céramique a été utilisé pour maintenir une pression uniforme sur le couvercle et l'empêcher de flambage pendant le cycle de la chaleur. Puissance RF a été appliquée pendant 10 secondes, provoquant la soudure qui fondent et coulent.
Cohérente des résultats et des résultats reproductibles ont été réalisés avec la puissance de l'alimentation électrique de 10 kW et d'un cycle de chaleur de 10 secondes.
La soudure s'écoulait uniformément et collé le couvercle sur le boîtier sans toutes les cavités visibles.

Soudure fibre optique
