誘導ろう真鍮継手

目的～ 750 ℃ ろう付け用熱真鍮チューブ アセンブリに。チューブの直径変化 3 から 8 インチ （203.2 に 76.2 ミリメートル）
材料

真鍮管
黄銅フランジ
リングろう材します。
フラックスろう材します。
温度1382 ° F (750 ° C)
周波数100 kHz
機器45 の力 kW、50 485 kHz誘導加熱電源の供給は 8 を含むリモート熱駅を設置して、1.0 μ F コンデンサー (合計 2.0 μ F)。
マルチターン型ヘリカル コイル誘導加熱コイル設計、特にこのアプリケーション用に開発。
プロセス部分は、逆アセンブルします。すべての接続の清掃し、フラックスろう付けアセンブリの全体の表面に適用されます。部品を組み立てる前に、誘導コイル チューブの上を滑っています。真鍮のカップリングは、黄銅管上に配置されます。
フラックスの部分の前に暖房を乾燥させます。誘導加熱電源関節もろう付流まで適用されます。アセンブリも 1382 ° F （750 ℃ 加熱とろう付合金チューブ中。加熱時間フランジ径によっては数分です。
結果/メリットコイル暖房サイクル時間と黄銅管に沿って実施した熱を低減、最高の可能な限り効率は可能にします。

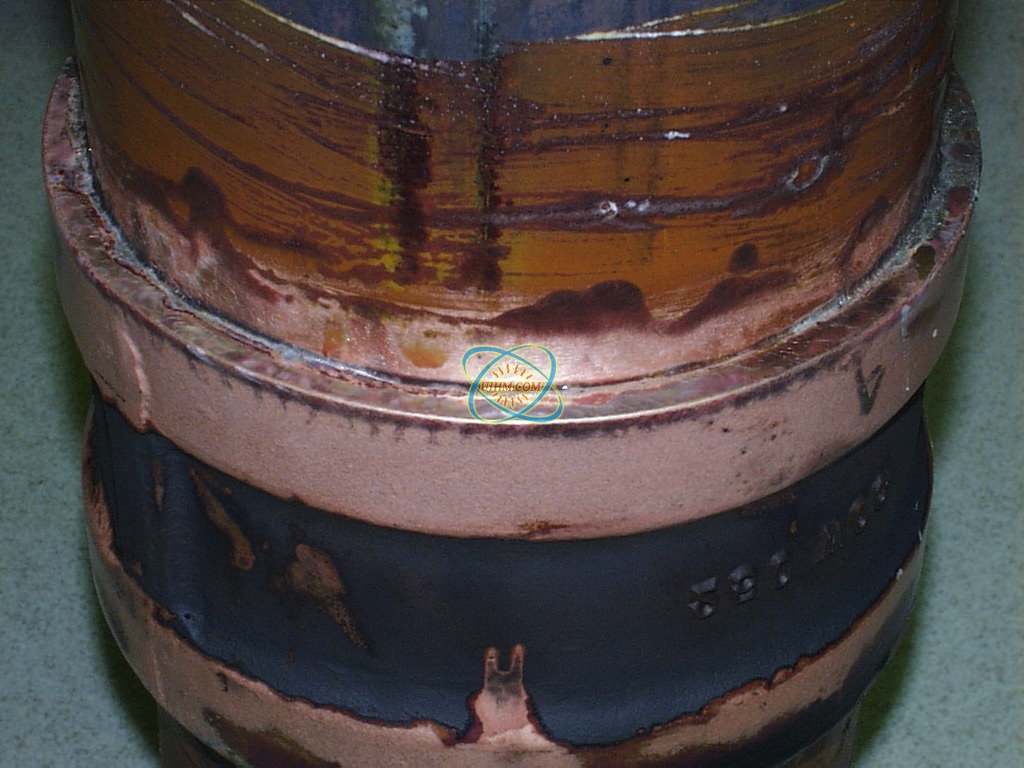

ろう付け船真鍮継手 －
